12～40.5kV箱型固定式户内气体绝缘金属全绝缘全封闭开关设备(简称GIS)是九十年代国际上新发展起来的高新技术的成套配电装置，以模块化、多功能组合、高可靠性和结构紧凑为设计目标，创造了技术上、经济上和生态环境上的卓越成就，代表着新一代中压开关设备的发展方向和世界先进水平，逐渐成为中压金属封闭开关设备的一个重要分支。它将常规GIS技术向中压领域扩展，采用低压力的SF6气体或SF6与N2混合气体作为绝缘介质，把GIS技术与常规开关柜技术结合在一起，从而形成全新的成套系列化产品。

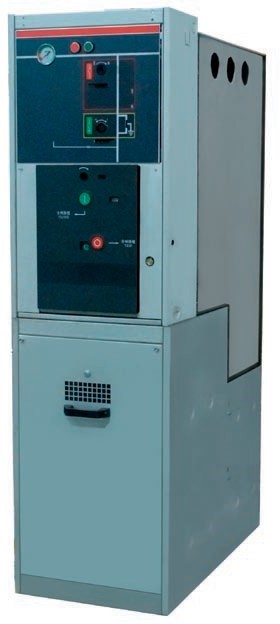

    SRM16-12/24-CB型产品总体采用模块化设计，由密封气箱体、低压室 (仪表室、操作机构室)、电缆室、泄压通道等组成，其核心充气间隔(密封气箱体)为单气室,高压元件三极均封闭于SF6气室内，密封气箱体用不锈钢板焊接而成,高压元件采用复合化设计，隔离开关与接地开关复合组成为三工位开关。低压室位于整个柜体前面，底架在充气箱下方，泄压通道部置于柜体后底部。

产品符合以下标准：

GB/T1102-1999《高压开关设备和控制设备标准的共用技术要求》GB3906-2006《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB1984-2003《交流高压断路器》

GB1985-2004《交流高压隔离开关和接地开关》

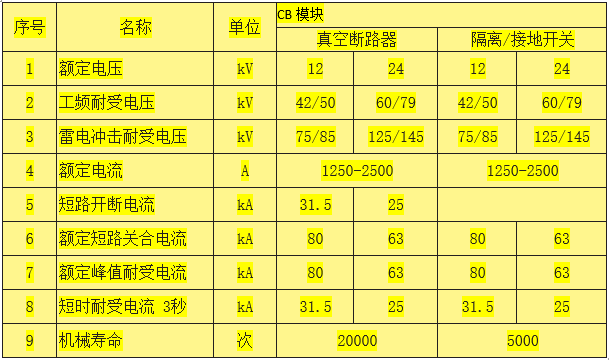

技术参数

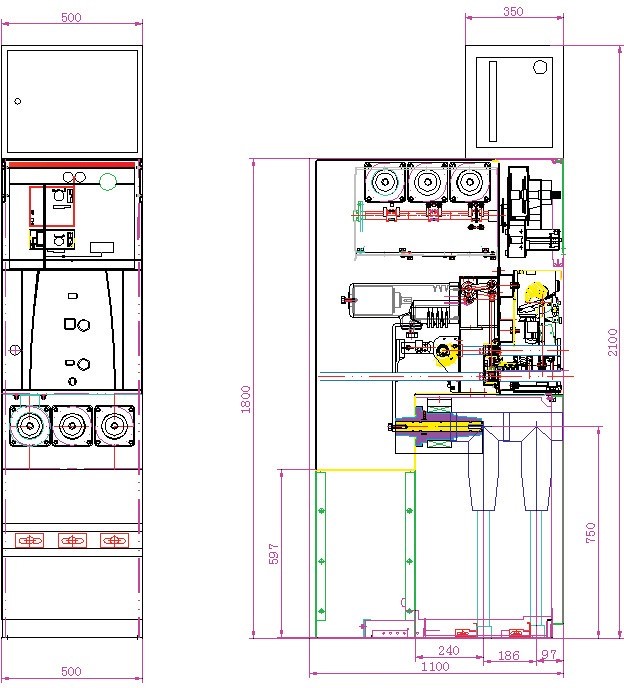

 外形尺寸
