产品概述

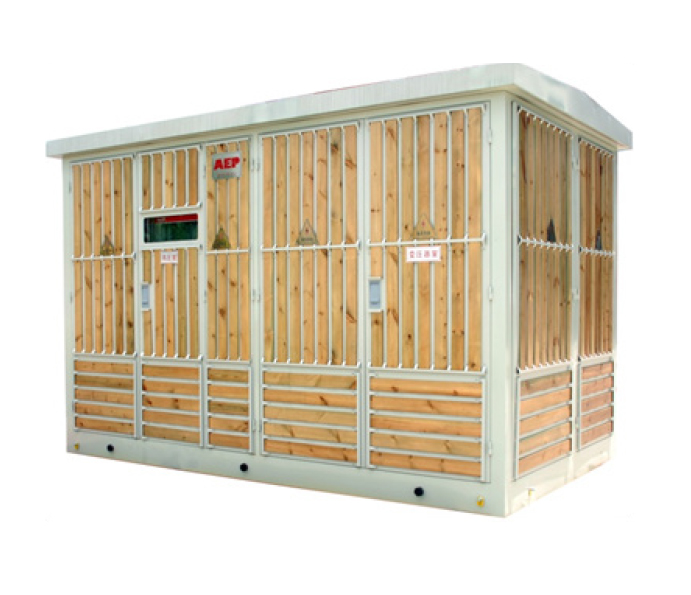

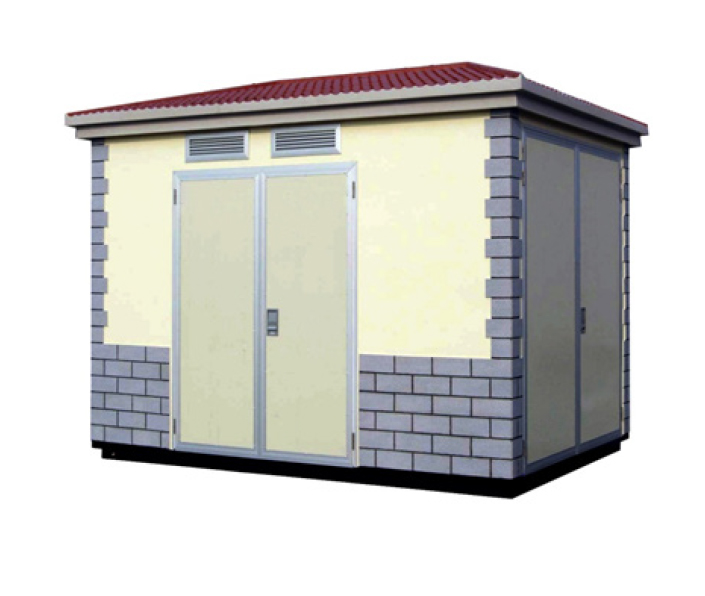

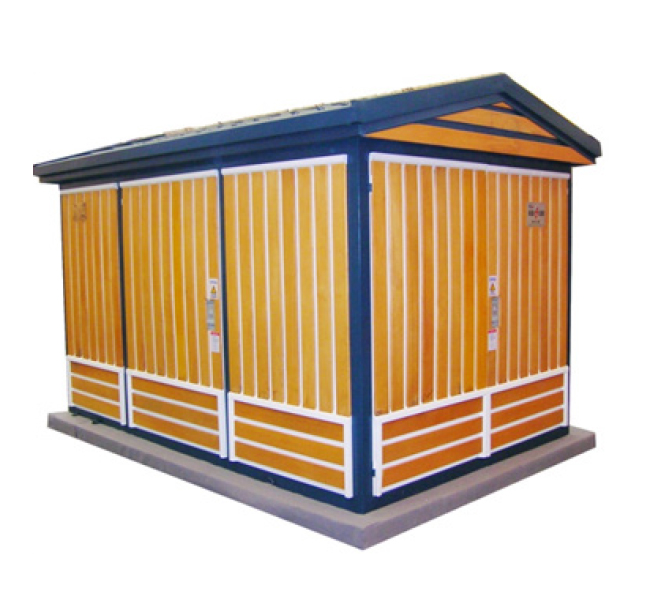

       YB口－12/0.4智能箱式变电站是将高压电气设备、变压器、低压电器等设备按“目” 字形或“品” 字型组合成的紧凑型成套装置。与常规土建式变电站相比，具有占地面积小、维护方便、方便移动等优点。在加载配电自动化系统后，可实现遥控、遥测、遥信等功能，广泛应用于城市工业园区、住宅小区、商业中心、城市人口密集区、铁路、公路、石油、化工等场所。

结构特点

1、箱体由底座、外壳、顶盖三部分构成。

2、箱变壳体具备： 防晒、防雨、防尘、防锈， 防小动物（如蛇）等进入的五防功能。

3、壳体采用冲百叶窗孔、加大散热面积来加强空气自然对流的方法散热，变压器室采用强制排风散热 。

符合标准

GB 3906-2006 《交流金属封闭开关设备和控制设备》

GB/T 17467-2010 《高压／低压预装式变电站》

DL/T 537-2002 《高压低压预装箱式变电站选用导则》

技术参数

额定工作电压 12kV

额定电流    ≤ 630A

变压器额定容量 50 ~ 2000kVA

额定绝缘水平（高压相间、相对地）

工频耐受电压 42/48kV

雷电冲击耐受电压 75/85kV

二次回路工频耐受电压 (1min) 2000V

额定短时开断电流（有效值） 20kA 、25kA

额定动稳定电流 5OkA、63kA

防护等级 IP23D
