产品概述

       XGWl-12(24) 户外智能开闭所具有外观优美、结构紧凑、功能完整、安全可靠等优点，可以电动、手动操作，在加载配电自动化系统后，可实现遥控、遥测、遥信等功能，提高了供电的智能化、可靠性。广泛应用于城市工业园区、住宅小区、商业中心、城市人口密集区、 铁路、公路、石泊、化工等场所。

结构特点

1、XGW户外智能开闭所主开关采用SRM 16- 12 / 24 全绝缘、全密封充气柜， 可靠性高、免维护。

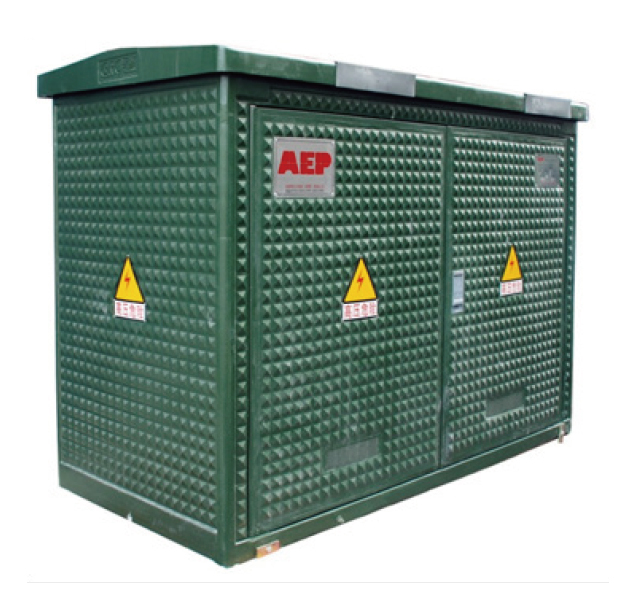

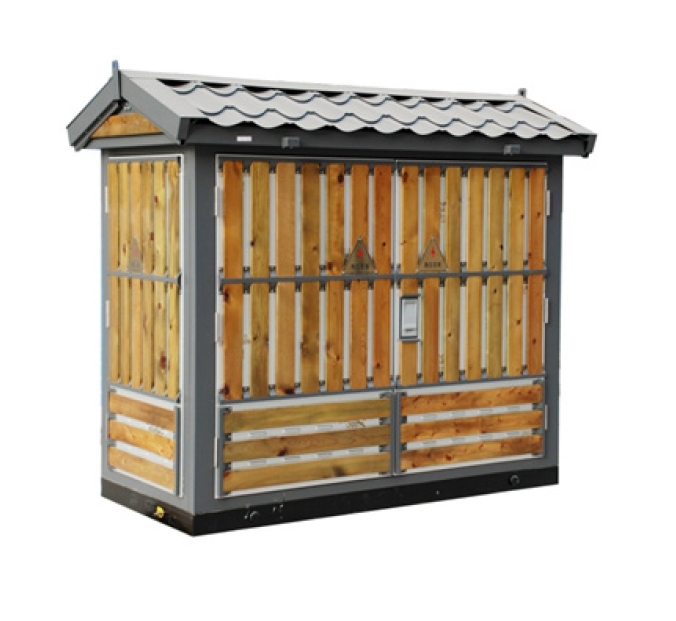

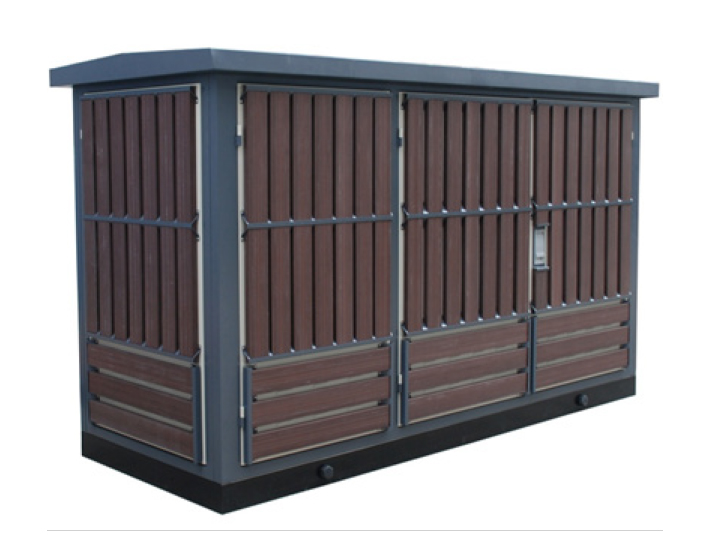

2、外箱材料可以采用不锈钢喷涂、普通钢板喷涂、敷铝锌板镶木条、非金属材料。等

3、外箱顶盖为空气夹层双层结构， 设有通风孔， 箱体四周设有百叶窗通风孔，  形成自下而上的空气对流， 使箱体隔热性、通风性良好， 同时防盗、防雨性良好 。

符合标准

GB 3906-2006 《交流金属封闭开关设备和控制设备》

GB 3804-2004 《高压交流负荷开关》

技术参数

额定工作电压 12kV (24kV)

额定电流 630A 、1250A

额定绝缘水平（相间、相对地）

工频耐受电压 42kV (65kV)

雷电冲击耐受电压 75kV ( 125kV )

二次回路工频耐受电压 ( 1min ) 2000V

额定短时开断电流（有效值） 25kA ( 20kA)

额定动稳定电流 63kA (5OkA)

防护等级 IP43
