产品概述

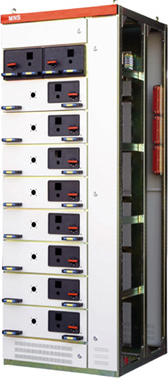

MNS 低压抽出式开关柜， 是参考国外同系列低压产品并加以改进开发的高级型低压开关柜， 产品结构新颖紧凑、组装灵活， 采用标准模块设计， 是—种安全、经济、合理、可靠的新型低压抽出式开关柜， 满足各种供电、配电的需要 。

结构特点

采用拼装式组合结构， 模数孔安装，主框架模数孔E= 25mm, 抽屉高度的模数为 200mm , 最小抽屉单元为1/4模数，能容纳较多的功能单元，在小电流方面有优势。零部件通用性强， 设计紧凑， 安全性高

符合标准

GB 7251 / IEC 60439 《低压成套开关设备和控制设备》

ZBK 36001 《低压抽出式成套开关设备》

技术参数

额定工作电压 380V

额定绝缘电压 660V ( 1000V)

额定电流水平母线 1600A、2000A 、3150A

垂直母线 630A ~ 1250A

额定短时耐受电流 ( ls ) 5OkA、8OkA

额定峰值耐受电流 105kA、176kA

额定工频耐受电压 ( 1min ) 2500V

防护等级 IP30
