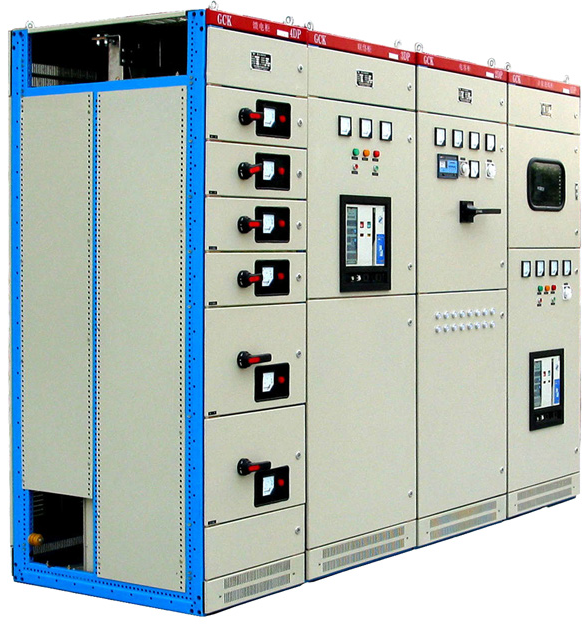

产品概述

GCK 低压抽出式开关柜广泛适用于发电厂、变电所、石油化工冶金、厂矿企业、高层建筑等低压配电系统的动力配电和电动机控制中心、电容补偿等电能转换、分配与控制。

结构特点

采用拼装式组合结构，模数孔安装，主框架模数孔E=20mm, 抽屉高度的模数为200mm, 最小抽屉单元为1模数，零部件涌用性强，标准化程度高。柜体上部为母线室、前部为电器室、后部为电缆进出线室， 各室间有金属板或绝缘板隔离， 安全性高。

符合标准

GB 7251 / IEC 60439 《低压成套开关设备和控制设备》 ZBK 36001 《低压抽出式成套开关设备》

技术参数

额定工作电压380V

额定绝缘电压660V

额定电流水平母线1000A 、1600A 、2000A 、3150A

垂直母线 630A ~ 1000A

额定短时耐受电流 ( 1s )50 kA、80kA

额定峰值耐受电流 105 kA、176kA

额定工频耐受电压 （1min) 2500V

防护等级 IP30
