产品概述

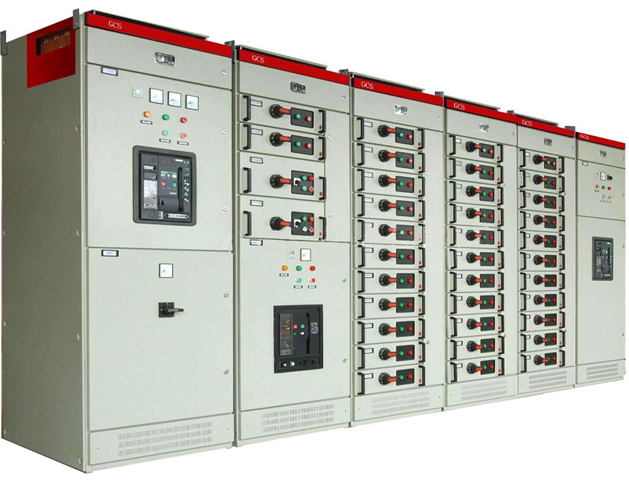

    GCS 低压抽出式开关柜符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜， 该装置目前已被电力用户广泛选用。

结构特点

    采用拼装式组合结构，模数孔安装，主框架模数孔E= 20mm, 抽屉高度的模数为160m m, 最小抽屉单元为1/2模数，零部件通用性强，标准化程度高。其隔室主要分为功能单元室、母线室、电缆室；各单元的功能相对独立，安全性高。

符合标准

GB 7251/IEC 60439 《低压成套开关设备和控制设备》

ZBK 36001 《低压抽出式成套开关设备》

技术参数

额定工作电压 380V

额定绝缘电压 660V ( 1000V )

额定电流水平母线 1600A、2000A、3150A

垂直母线 630A ~ 1250A

额定短时耐受电流 ( 1s ) 50kA、80kA

额定峰值耐受电流 105kA 、176kA

额定工频耐受电压 (1min ) 2500V

防护等级 IP40
