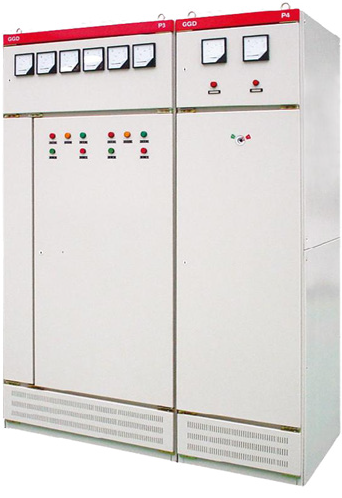

产品概述

    GGD 交流低压配电柜做为动力、照明及配电设备的电能转换、分配与控制之用，分断能力高，动热稳定性好，具有电气方案灵活、实用性强、防护等级高等特点，是国内组装式、固定面板开关柜的代表产品之。—

结构特点

    采用通用柜的形式， 构架用8MF型钢局部焊接组接而成，主框架模数孔E= 25 mm, 零部件按模块原理设计，通用性强， 柜体上下两端均有不同数量的散热孔，散热性良好。

符合标准

GB7251 / IEC60439 《低压成套开关设备和控制设备》

技术参数

额定工作电压 380V

额定绝缘电压 660V

额定电流 400 ~ 1000A 、1000 ~ 1600A、2000 ~ 3150A

额定短时耐受电流 (1s )   15kA、30kA、50kA

额定峰值耐受电流 30kA 、63kA 、105kA

额定工频耐受电压 ( 1min ) 2500V

防护等级 IP40
